Hi everybody,

Sorry for not publishing in so long time, life comes with it’s duties and this is a really time consuming hobby.  In my last post I set myself some goals, and I’m happy all of them are accomplished, and some more.

Renewed cooling system (fans, pipes, evans coolant…)
Aditional sensors (wideband, oil temp and pressure, map sensor…)
Embedding the CPU in the glovebox.

Additionally I implemented cruise control and an integrated turbo boost controller.

Please check the videos for more info and thanks for watching!

Hola a todo el mundo!

Un post al año… no hace daño, y aquí estamos!  Perdón por no publicar en tanto tiempo, pero la vida tiene sus obligaciones y esto es un hobby que requiere tiempo de calidad.

De mi último post, tenía estos objetivos marcados y están todos cumplidos a día de hoy:

-Sistema de refrigeración nuevo (manguitos, refrigerante evans, ventiladores electricos)

-Instalación y conexión de sensores adicionales (wideband O2, wideband knock, temperatura y presion de aceite, sondas de temperatura adicionales, presión de turbo)

-Empotrado de la unidad de CPU en la guantera

Adicionalmente a esto, he imlpementado un sistema de cruise control y una controladora de turbo integrada.

Aquí tenéis videos de update:

Perdonad que hace mucho tiempo que no publico nada, pero tampoco quiero hacer publicaciones insulsas del estilo “mira, he puesto un botón nuevo”. Desde que monté el sistema en el coche esta es la actualización más significativa:

-Tablero completamente rediseñado (muchas gracias Manu!!!!!)
-Sensor de luces y lluvia regulables en sensibilidad
-Luces de emergencia automáticas accionadas por fuerzas G
-Volumen de musica variable en funcián de velocidad del coche
-Corte de inyección variable en función de la temperatura, para dar total garantía de que el motor jamás se va a pasar de vueltas fuera de régimen y temperatura, por si nos emocionamos o por si alguien más tiene que conducir el coche.
-Coche recien pintado y luneta delantera nueva

Próximos pasos:

Sistema de refrigeración nuevo (manguitos, refrigerante evans, ventiladores electricos)
Instalación y conexión de sensores adicionales (wideband O2, wideband knock, temperatura y presion de aceite, sondas de temperatura adicionales, presión de turbo)
Empotrado de la unidad de CPU en la guantera

Y cuando todo eso esté listo y comprobado, me pondré a desarrollar la parte de gestión inteligente de centralita de verdad, gestión de mapas, estadísticas para análisis de motor… etc.

Gracias por la visita y hasta el próximo post!

Buenas,

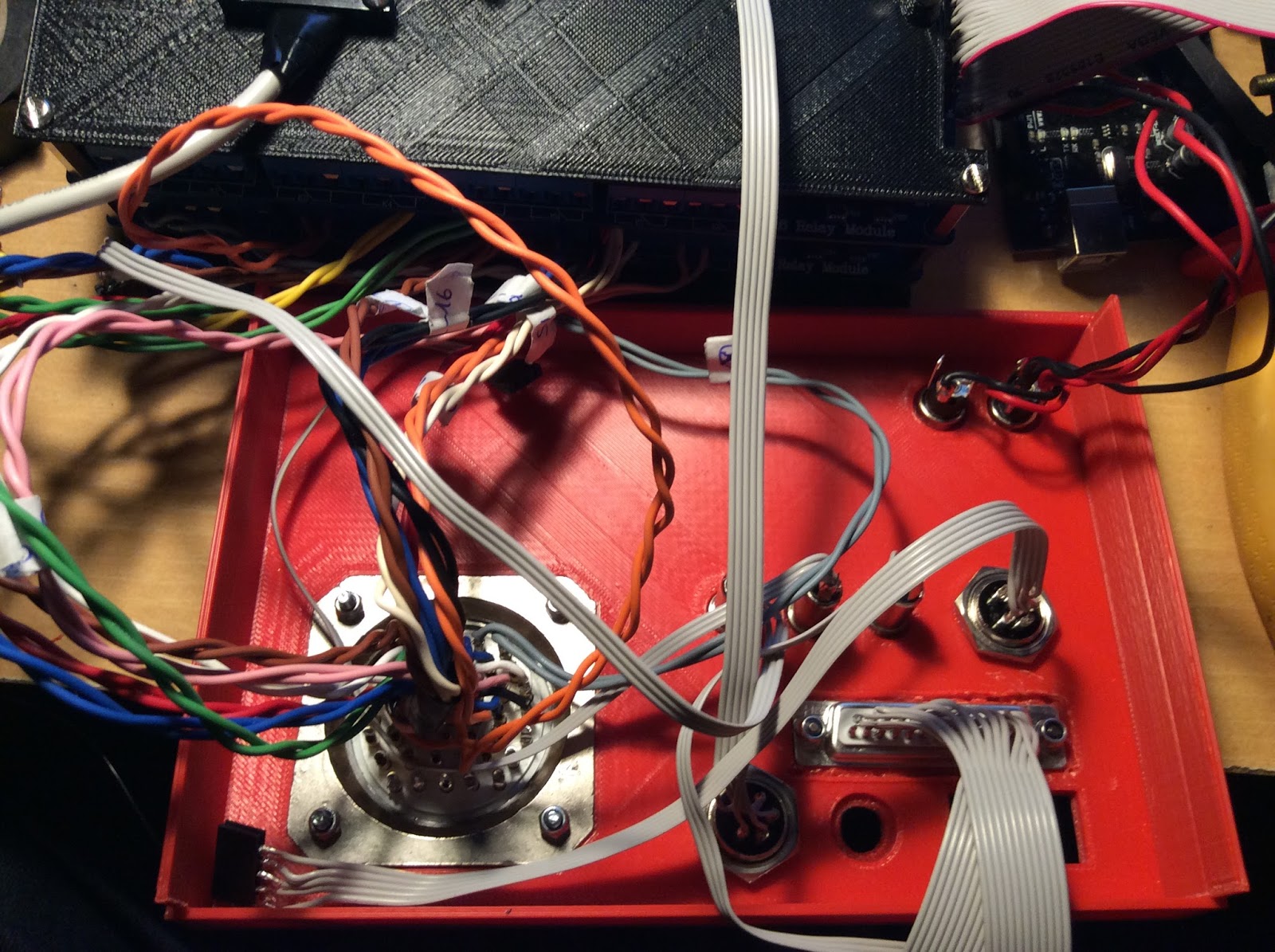

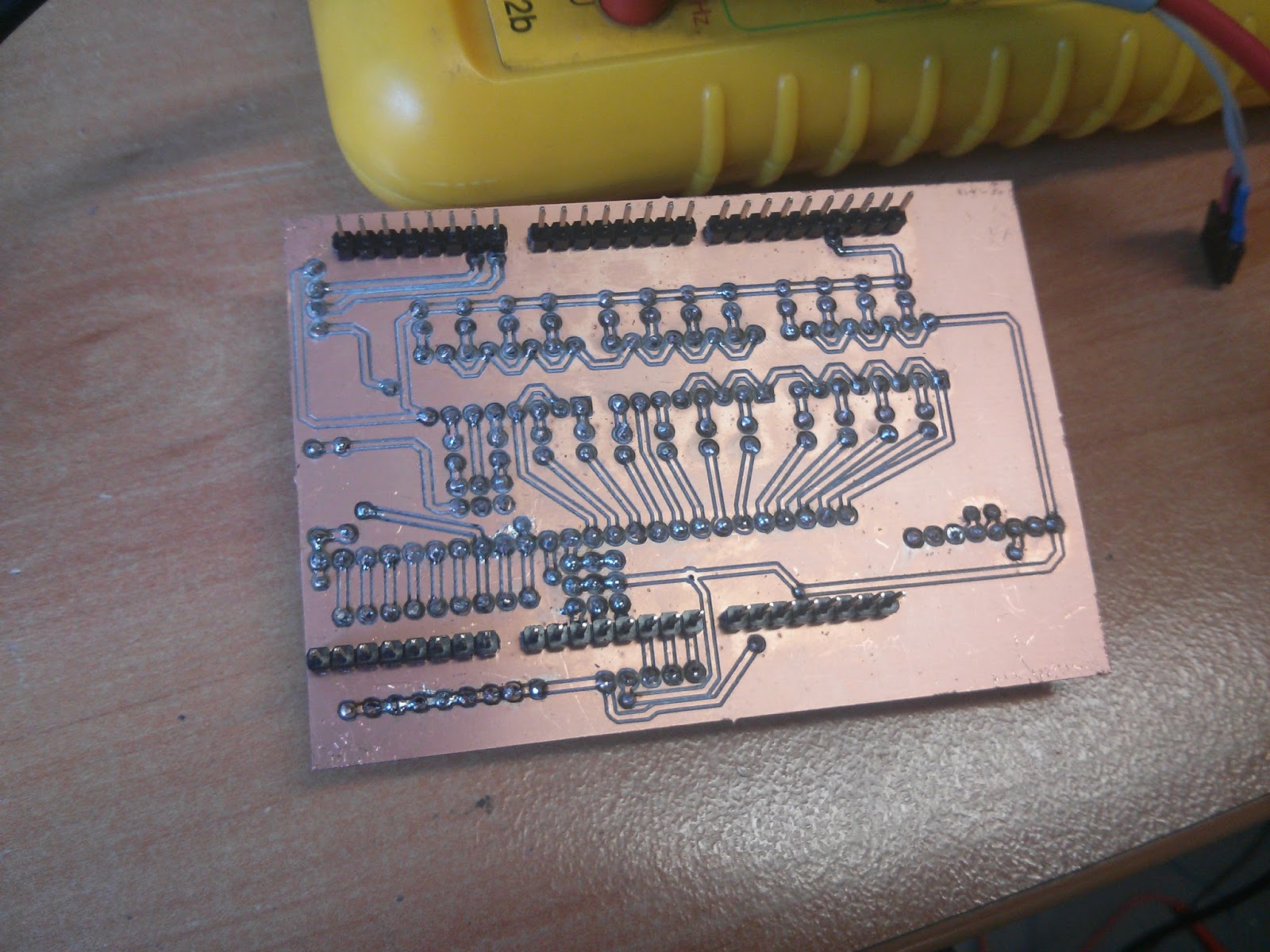

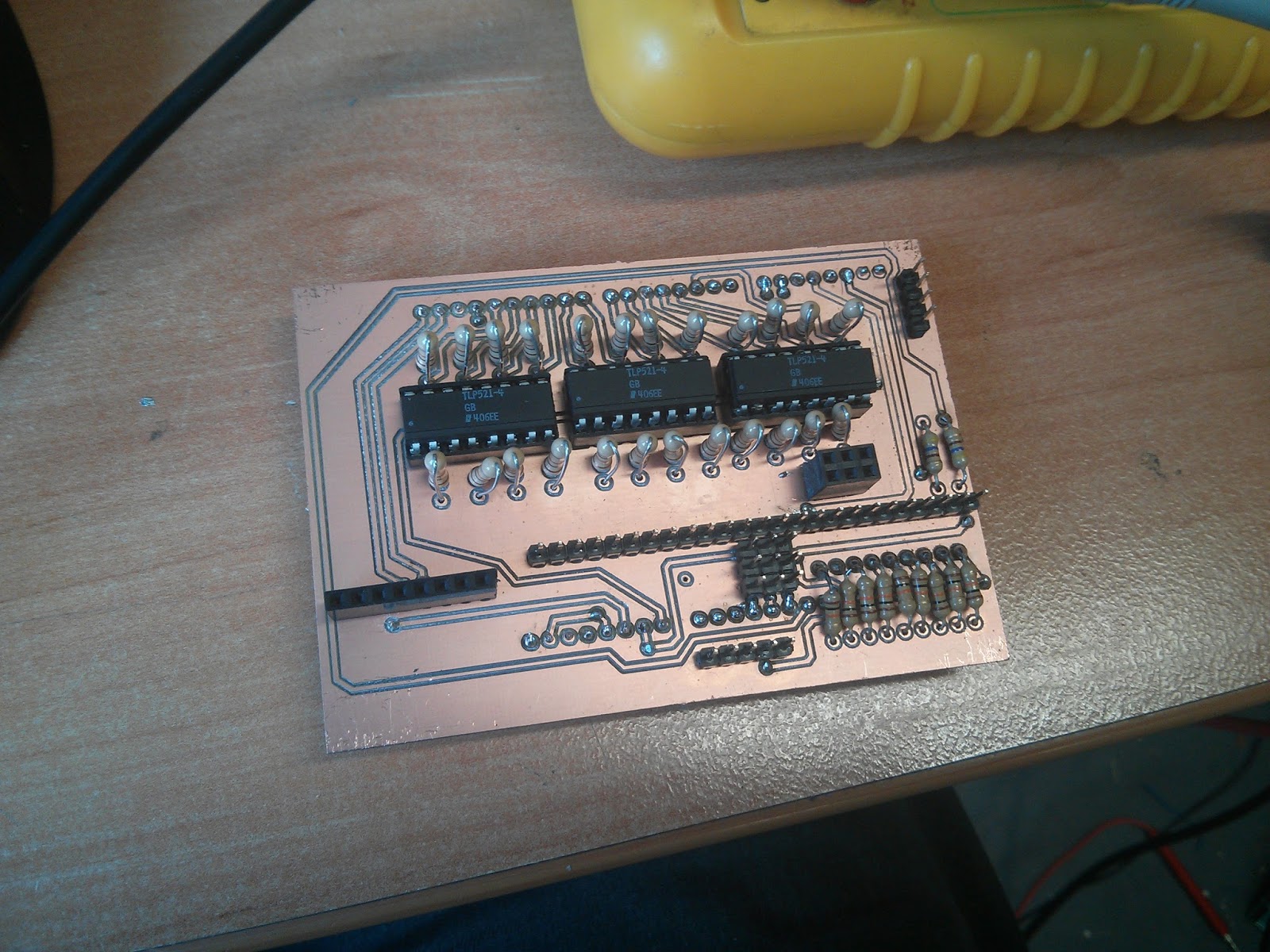

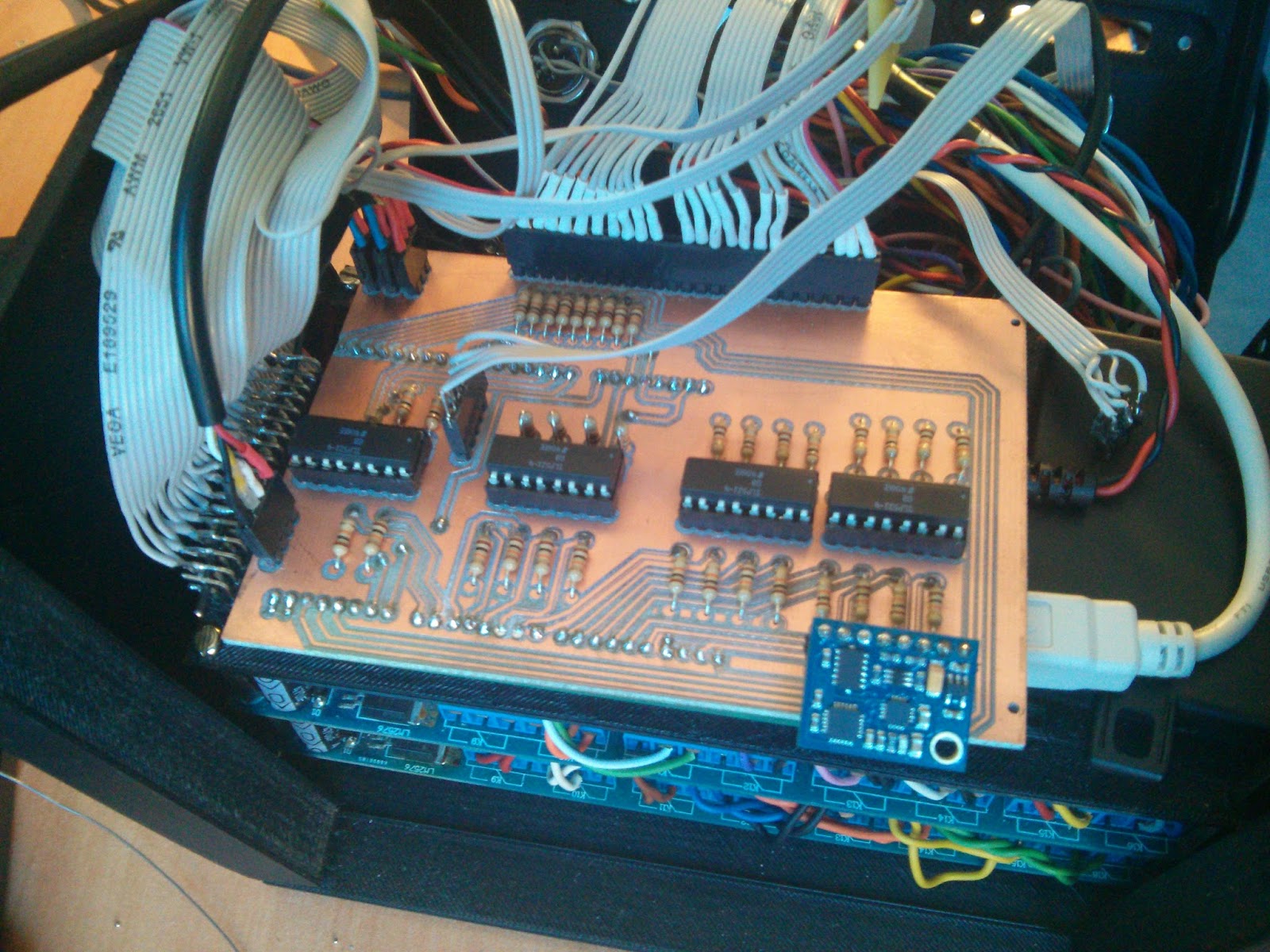

Aquí un vído explicando el subsistema de arranque y distribución de corriente al nuevo sistema del coche.

Hi, sorry for the English speaking public, soon I will dub this video to share with all of you about this very part.

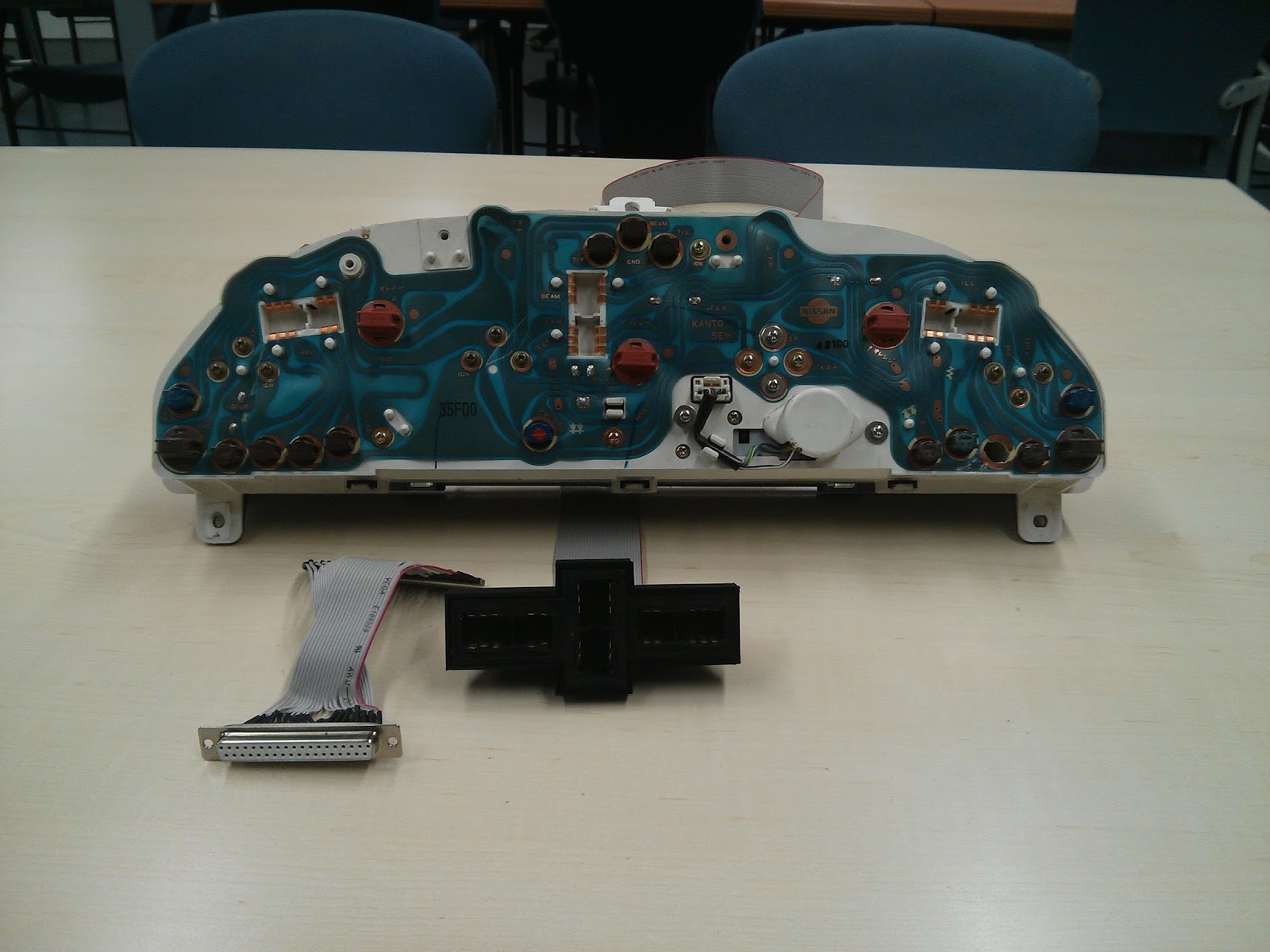

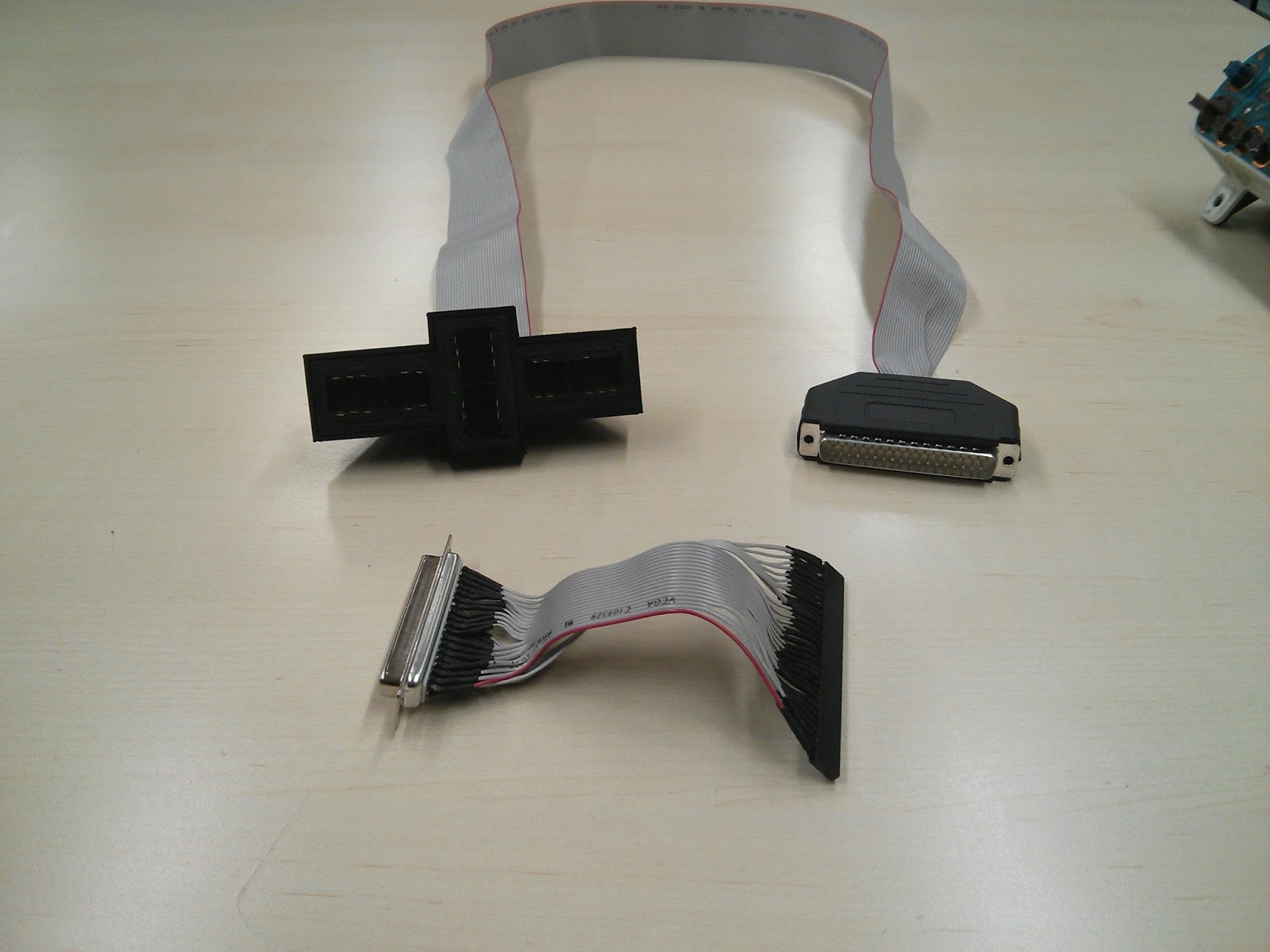

When I was thinking about how to do the wiring I didn’t like quite much the idea of cutting and soldering  original car’s harness, because I thought I could mess up with something and also because that would mean that in case I need to go backwards, I won’t be able easily, so I gathered strength and started modeling from scratch the connectors I was going to interface, and there it is.

Hi,

Here some pictures and a 3D animation about the dashboard, nothing much to say except from lots of hours of printing and testing the correct match of all the frame parts.

—-

Buenas,

Aquí algunas imágenes y una animación 3D del tablero de instrumentos, no hay mucho que decir a excepción de un montón de horas de impresion y pruebas del encaje de las distintas partes.

Hi all,

It’s been a long time, because of job and because I was also sick I couldn’t give much time to the project, but I did some advances lately.

I’ve implemented a basic MP3 player embedded in the software, so I can have some music, later, I’ll implement a more advanced and cool looking one, but by now is not a priority.

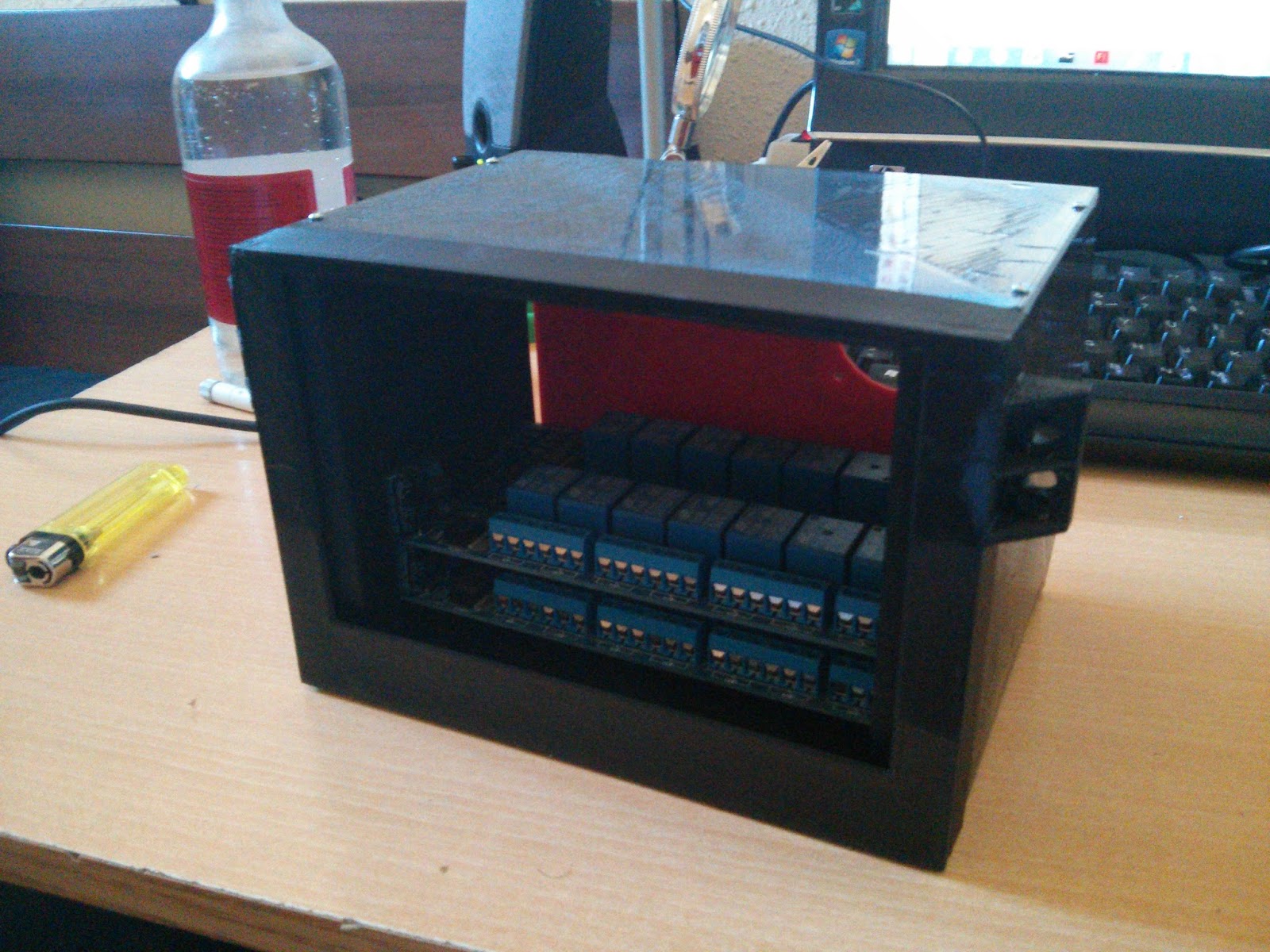

Also, and much more important, I did the 3D design for the center console bay, there the Arduinos, relay boards and the touch screen will be installed.

As you can see is a 4 piece design, I had to do like so because the 3D printer is a Makerbot Replicator 2X and despite is an amazing machine, it’s printing volume isn’t very large.

The same will occur when I make the 3D model for the piece that will replace the gauge cluster, since I’m not an expert 3D designer at all, I leave for the end this part, so I can improve my 3D skills with the easier parts.

I’m doing the design with Sketch UP, which is fairly easy to use and has the necessary features to design this kind of models.

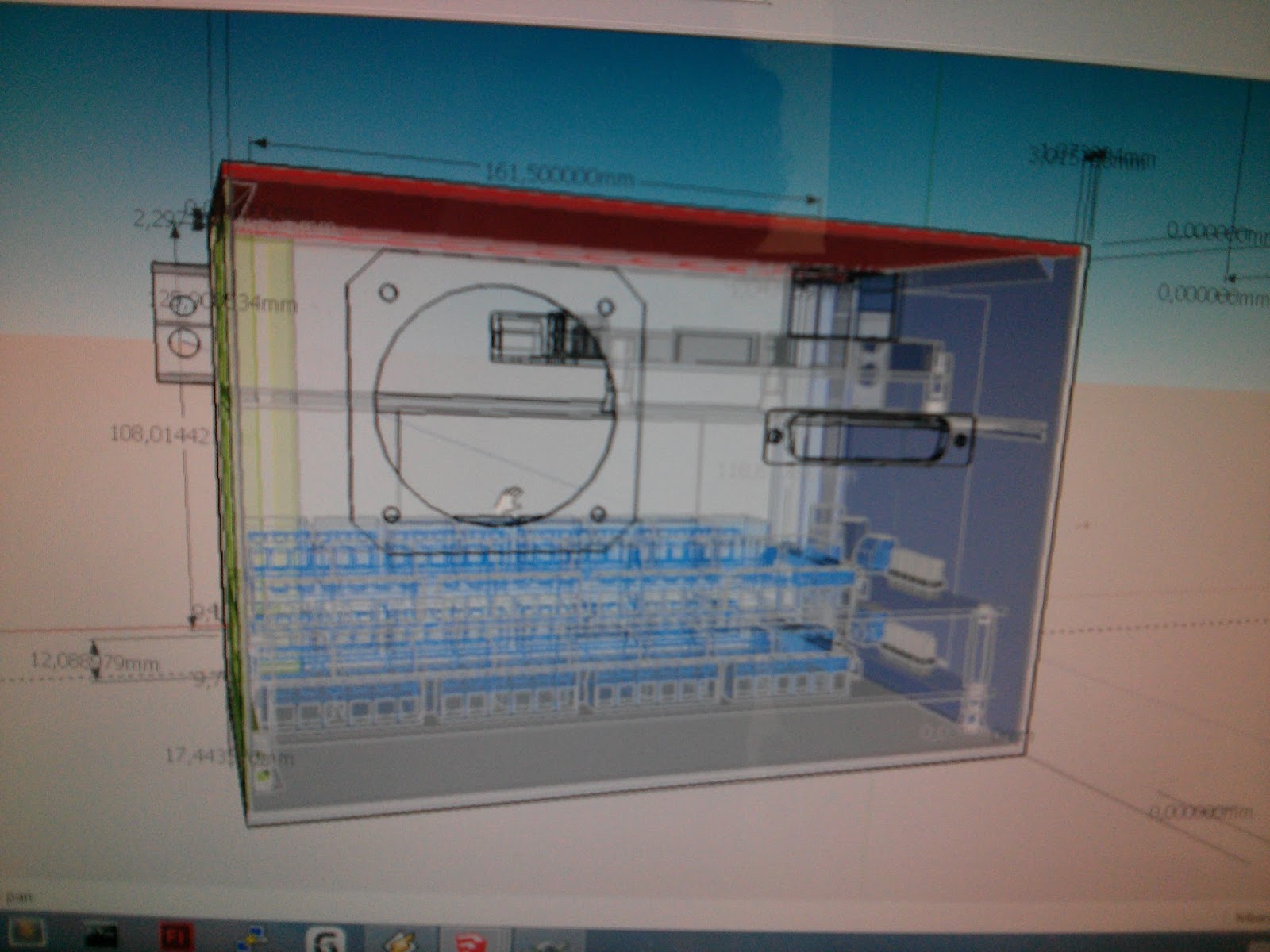

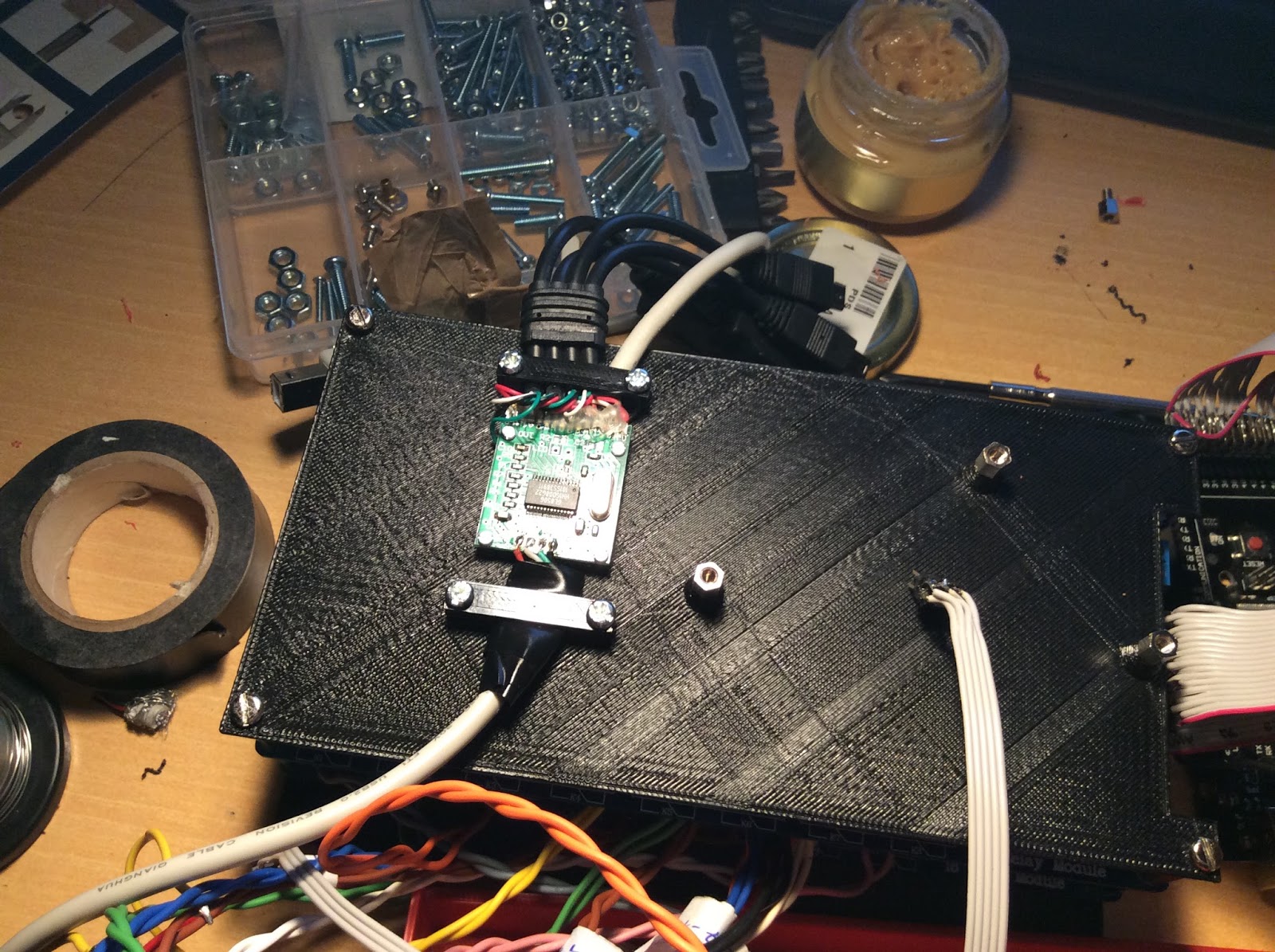

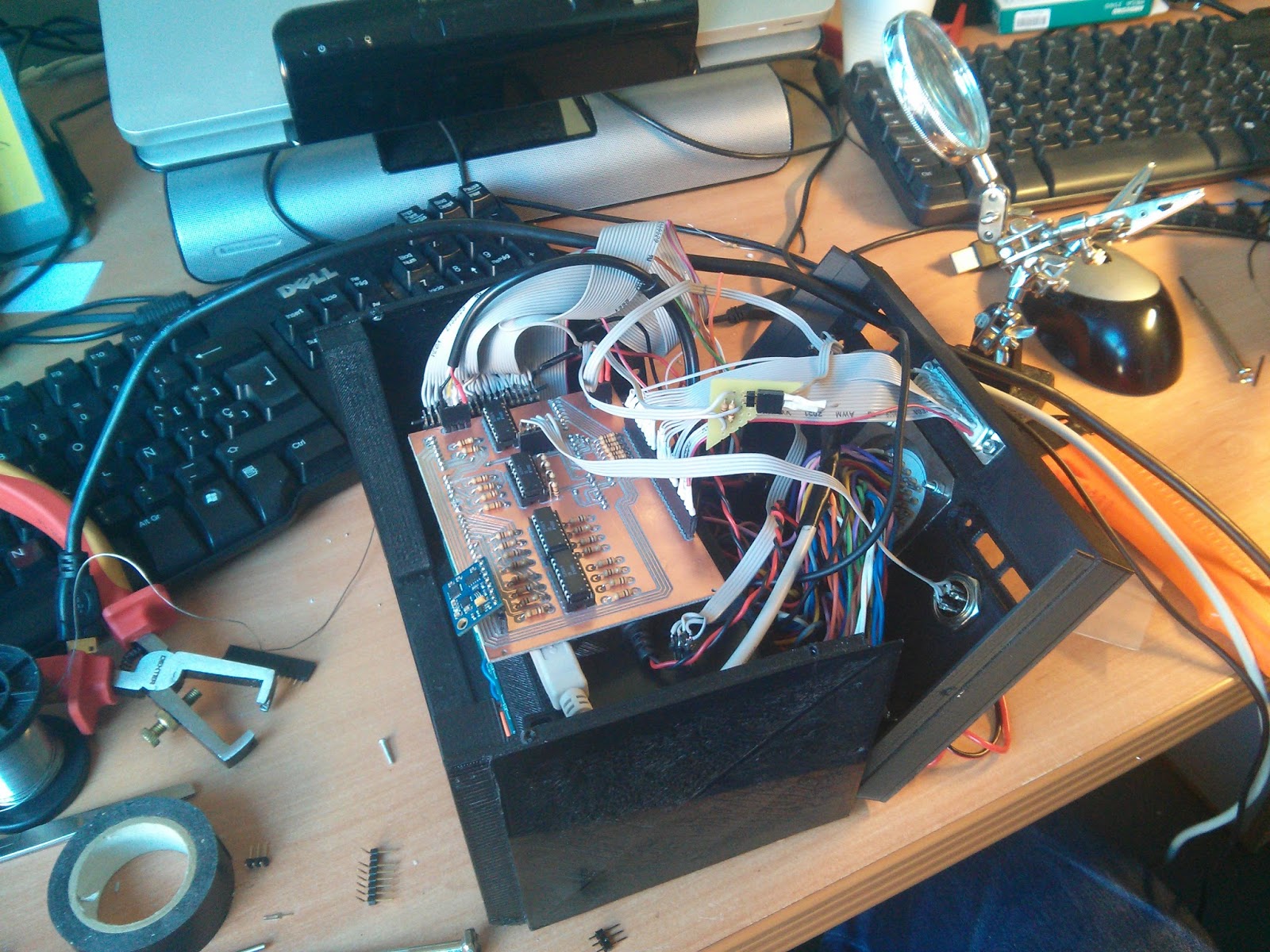

So I did with the box that is going to hold the MiniITX board, since I didn’t find any box that was small enough I did one myself, also, split in two parts.

This coming week I’m going to print all the parts and assemble the electronics inside the box, and during the week I hope to have time enough to model the gauge cluster frame, but I’m not sure of that.

Let’s see!!!

—

Buenas a todos!

Ha pasado mucho tiempo!, a causa de mi trabajo y de que estuve enfermo no he podido dedicarle mucho tiempo al proyecto, pero he hecho algunos avances.

He implementado un reproductor MP3 básico integrado en el software, así podré tener algo de musica :), más adelante lo haré más chulo y le añadiré más características, pero por ahora no es una prioridad.

También, y mucho más importante, he hecho el diseño en 3D de la caja de la consola central, donde los arduinos, las placas de relés y la pantalla táctil irán alojadas.

Como podéis ver, es un diseño de cuatro piezas, lo he tenido que hacer así porque la impresora 3D es una Makerbot Replicator 2x, que a pesar de ser una máquina fantástica, no tiene un volumen de impresión demasiado grande.

Lo mismo pasará con el marco de las pantallas que reemplazarán al tablero original, ya que no soy un diseñador 3D experto en absoluto, me he dejado esa tarea para el final, así puedo ir mejorando mis habilidades mientras modelo las piezas más sencillas.

Esta semana que entra imprimiré todas las piezas y montaré dentro la electrónica.  Durante la semana espero tener tiempo suficiente para modelar el marco para el tablero, pero no estoy seguro de llegar.

Ya veremos!!!
